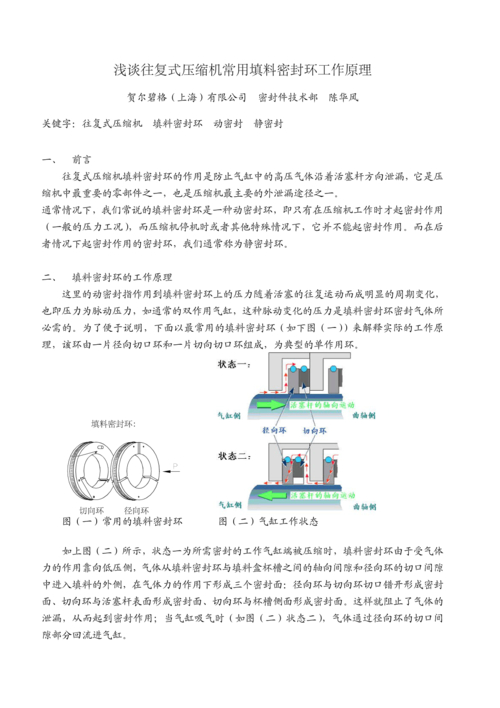

浅谈往复式压缩机常用填料密封环工作原理 贺尔碧格（上海）有限公司 密封件技术部 陈华风 关键字：往复式压缩机 填料密封环 动密封 静密封 一、 前言 往复式压缩机填料密封环的作用是防止气缸中的高压气体沿着活塞杆方向泄漏，它是压缩机中最重要的零部件之一，也是压缩机最主要的外泄漏途径之一。 通常情况下，我们常说的填料密封环是一种动密封环，即只有在压缩机工作时才起密封作用（一般的压力工况） ，而压缩机停机时或者其他特殊情况下，它并不能起密封作用。而在后者情况下起密封作用的密封环，我们通常称为静密封环。 二、 填料密封环的工作原理 这里的动密封指作用到填料密封环上的压力随着活塞的往复运动而成明显的周期变化，也即压力为脉动压力，如通常的双作用气缸，这种脉动变化的压力是填料密封环密封气体所必需的。为了便于说明，下面以最常用的填料密封环（如下图（一） ）来解释实际的工作原理，该环由一片径向切口环和一片切向切口环组成，为典型的单作用环。 径向环切向环填料密封环：图（一）常用的填料密封环图（二）气缸工作状态 如上图（二）所示，状态一为所需密封的工作气缸端被压缩时，填料密封环由于受气体力的作用靠向低压侧，气体从填料密封环与填料盒杯槽之间的轴向间隙和径向环的切口间隙中进入填料的外侧，在气体力的作用下形成三个密封面：径向环与切向环切口错开形成密封面、切向环与活塞杆表面形成密封面、切向环与杯槽侧面形成密封面。这样就阻止了气体的泄漏，从而起到密封作用；当气缸吸气时（如图（二）状态二） ，气体通过径向环的切口间隙部分回流进气缸。
