近日，纳芯微宣布其SoC产品系列家族迎来新成员——高集成度氛围灯驱动SoC产品-Q1。

该产品通过集成ARM® ®-M3内核与4路高精度电流型LED驱动，支持16位独立PWM调光和6位模拟调光功能，能够实现更精准的调光混色控制，并有效补偿光衰现象。此外，-Q1系列也满足AEC-Q100 Grade 1和CISPR 25 Class 5 EMC标准，确保了产品的高可靠性和灵活性。

这一创新产品将助力打造更**、更具创新性的智能座舱照明方案，为用户带来更加卓越的视觉体验。

伴随汽车个性化创新的不断推进，未来的汽车将不再仅仅是交通工具，而是演变为充满情感与智能化的移动生活空间。智能座舱的快速发展，进一步激发了终端用户对更加智能、舒适驾乘体验的强烈需求。在此背景下，车内氛围的营造日益受到重视，用户期望通过氛围灯与其他座舱应用融合交互，来提升整个座舱的沉浸感和情感连接体验。

座舱氛围灯的角色也随之悄然转变，它不再局限于传统的照明与装饰功能，而是成为了提升驾乘体验的核心要素。通过个性化的定制、智能响应行驶状态以及增强的智能互动功能，车内氛围灯能够显著加强驾乘者的沉浸感与归属感，为每一位营造出****的驾乘氛围。

-Q1是一款高集成度氛围灯驱动SoC，其内部不仅搭载了ARM® ®-M3处理器核心，配备了4路LED驱动电路，还集成了高精度恒流源、信号控制以及LIN接口，使得每个LED的电流都能够得到精确控制，完美适配复杂多变的氛围灯设计需求，支持对大量灯珠进行灵活调控。借助内部的高精度PWM信号，-Q1能够实现更为细腻平滑的调光与混色效果，并且能够有效补偿RGB氛围灯因温度波动和长期使用老化而产生的亮度衰减，确保灯光效果的持久稳定与卓越表现。

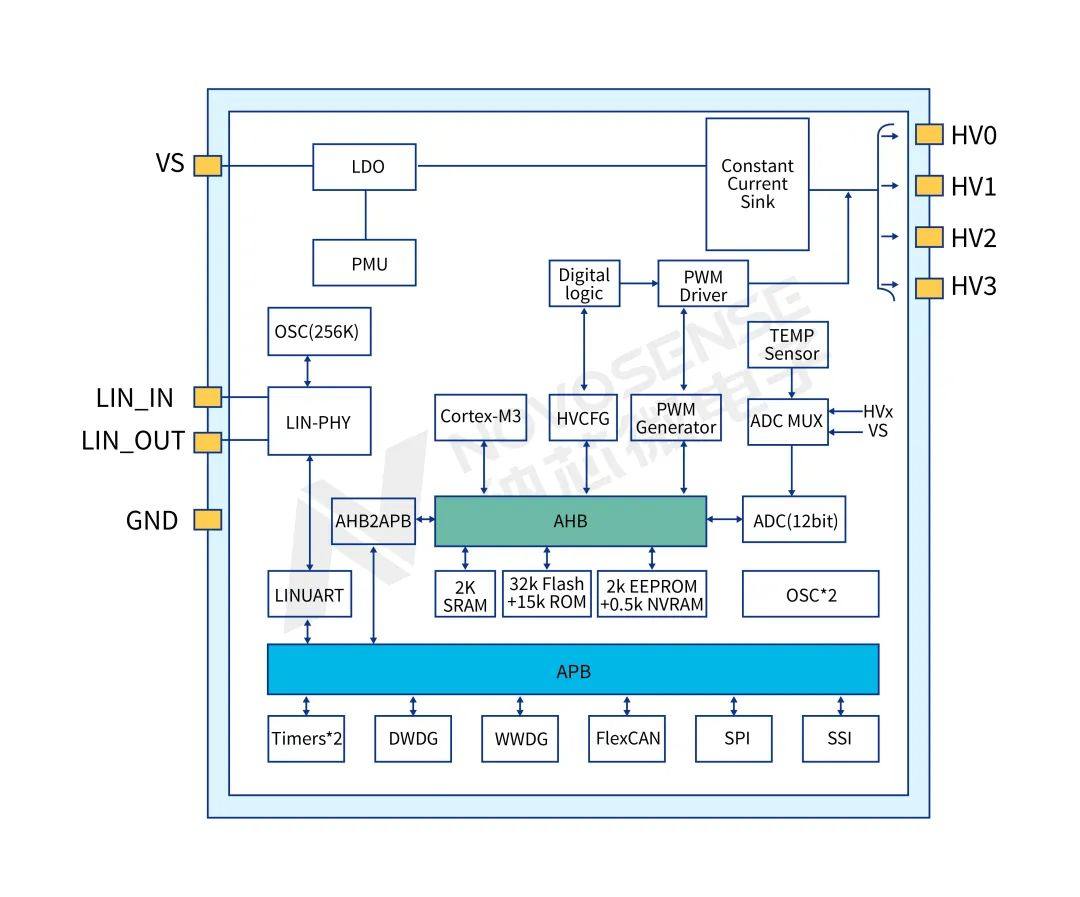

-Q1系统框图

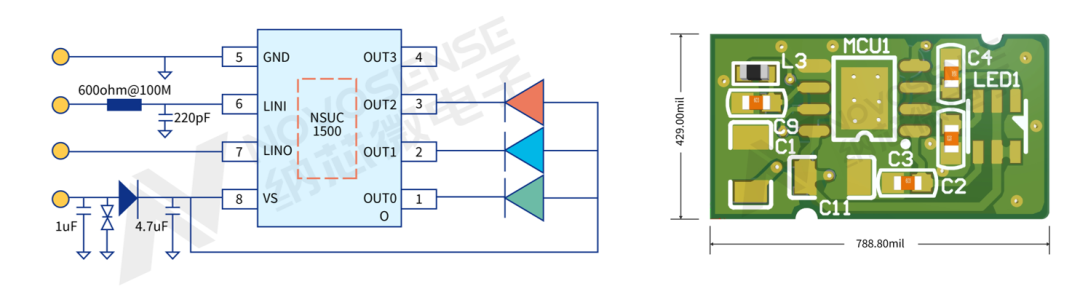

-Q1典型应用框图

高系统可靠性与保护机制

-Q1在系统可靠性方面表现出色，不仅满足AEC-Q100 Grade 1的严格可靠性标准，而且内置了先进的片上系统级LED诊断与保护功能。这一设计进一步增强了系统的整体可靠性，确保了氛围灯系统在各种复杂环境下的稳定运行，为用户带来更加安心、可靠的驾乘体验。

卓越的电气特性与应用灵活性

在电气特性方面，-Q1展现出了非凡的适应性和灵活性。其LIN端口具备-40V~40V过反压耐压能力，确保了在高强度电气环境下的稳健运行。BVDD引脚则支持-0.3V~40V的耐压范围，能够直接接受汽车电池12V供电，极大地简化了系统设计流程，并显著提升了应用部署的灵活性。

集成高精度ADC，提升信号处理能力

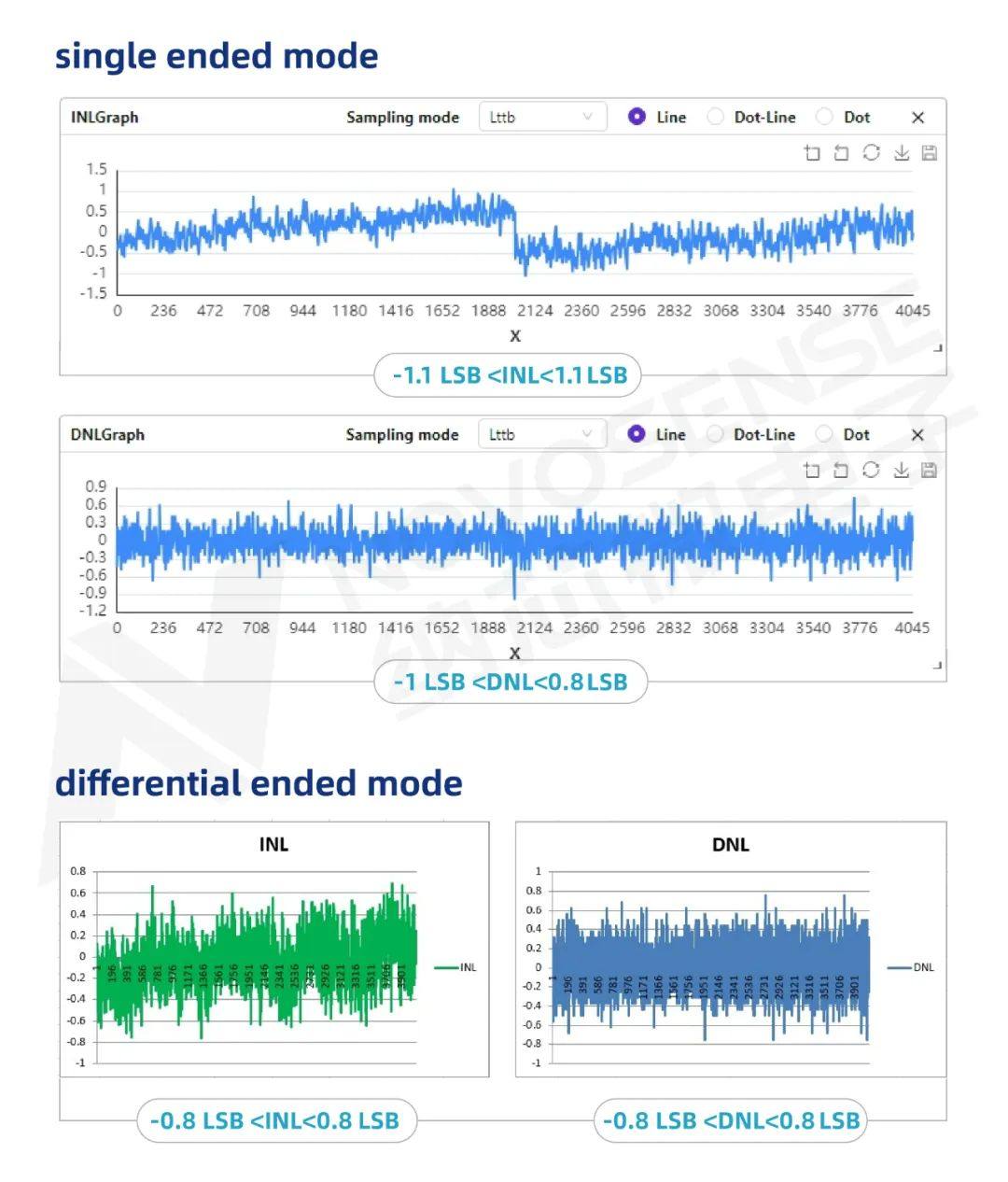

-Q1内置高性能12位SAR ADC，为氛围灯驱动提供更精准的信号处理支持。在单端模式下，其差分非线性（DNL）控制在-1LSB至0.8LSB之间，积分非线性（INL）则控制在-1.1LSB至1.1LSB范围内，保证了信号处理的高精度和稳定性。而在差分模式下，-Q1的DNL和INL控制范围可达到为-0.8LSB至0.8LSB，能够实现复杂光效场景下更细腻流畅的色彩过渡和亮度调节。

**BOM简化，显著降低成本

纳芯微-Q1以其**精简的BOM方案，为氛围灯系统带来了显著的成本效益提升与设计优化。除了氛围灯灯珠外，其外围电路仅需5个元器件：3个电容器、1个磁珠、1个防反二极管，以及可选的TVS（瞬态电压抑制）二极管。这一精简的BOM设计，不仅显著削减了系统成本，还得以缩小PCB尺寸，实现了系统成本与性能的完美平衡。

EMC性能卓越，缩短设计周期

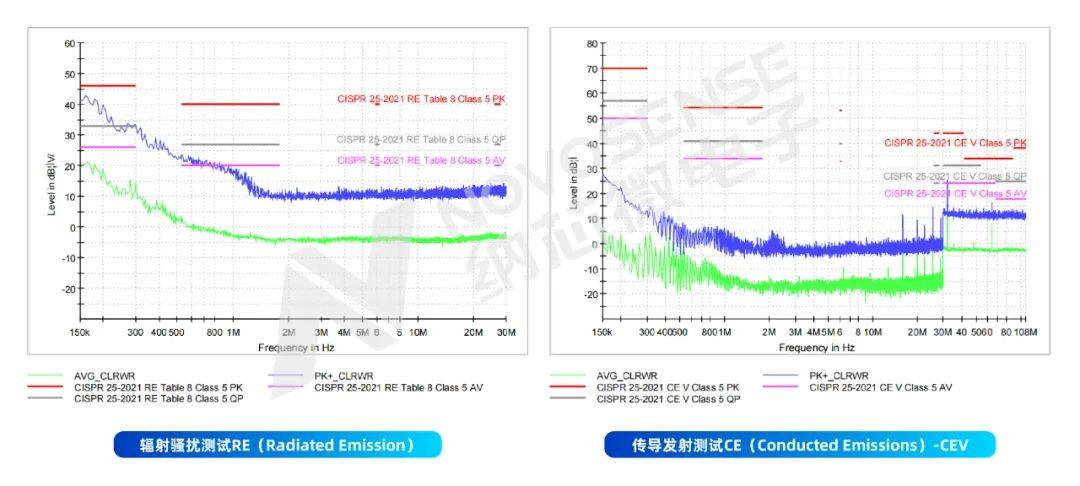

纳芯微-Q1还提供了针对环境照明的参考设计，在EMC（电磁兼容性）和热性能方面进行了优化。-Q1已经按照CISPR 25：2021标准完成了汽车EMC/EMI各项测试，并以**等级要求Class 5成功通过测试。其卓越的EMC性能确保了产品在复杂电磁环境下的稳定运行。此外，针对特定应用的参考设计不仅经过精心优化，还充分考虑了客户的实际需求，从而极大缩短了客户的开发周期，为客户节省了宝贵的时间和资源。

-M3核心，提升可扩展性

纳芯微-Q1采用Arm® ® -M3核心，并在此基础上融入了丰富的可扩展性（包括存储和封装选项），不仅支持灵活的平台设计，也为环境照明应用提供了具有高性价比的解决方案。

-Q1的主要特性
