机械图纸格式的尺寸和格式要求(GB/T 14689—2008)详解及修订背景
文章目录[隐藏]
机械图：图形格式大小和格式要求（GB/T 14689-2008）技术图纸格式和格式
- 大小和
（ISO 5457：1999，大小和mod）
前言
该标准是GB/T 14689--1993“技术绘图格式和格式）的修订。
自1993年发行以来，该标准已被广泛使用。此修订主要是通过根据进口，出口和技术交换的需求以及我国家的进口，出口和技术交换的需求以及我所在国家以及我所在国家的技术交流以及我所在的原始标准的内容进行编译的。标准文本和编辑中发现了一些问题。
该标准取代了GB/T 14689--1993（技术绘图格式和格式），主要修改为：1。根据GB/T1.1，此标准
已修改并添加了“范围”和“规范参考文件”内容的内容要求；
1。添加了“ 6.4投影符号”的子句，图11的第一个角度绘图方法的传说和图12的第三个角度绘图方法；
此外，对标准中的相关内容进行了修改。
原始的GB/T 14689--1993“技术图纸格式和格式”国家标准基于国际标准：1980“技术图纸格式和格式”。该国际标准于1999年进行了修订，此修订用于参考。 ISO 5457：1999“技术绘画格式和格式”内容，但也考虑原始国家标准的内容以及在我国原始标准的应用。因此，这一次，修改和采用了1999年“技术绘画格式和格式”国际标准的一致性。
该标准是由国家技术产品文件标准化技术委员会提出的。
该标准在国家技术产品文件标准化技术委员会的管辖下。 。
此标准的起草单位：中国机械生产力促进中心，Hefei技术大学，江苏技术师范大学和西安科学技术大学。
该标准的主要起草者：杨东拜，李，王·霍伊德，李阳，汉·林林。
以此标准替换的标准版本的发布是：
1 。1-1984;
1GB/T 14689-1993。
技术绘画格式和格式
1范围
该标准指定图纸的格式和格式以及相关的其他符号。
该标准适用于技术图纸（包括原始图纸，基本图和复制图纸等）和相关的技术文档。
2规范参考文件
以下文档中的条款通过参考成为本标准的条款。任何日期的参考文件，随后的所有修正案（不包括）或修订不适用于本标准。但是，鼓励根据该标准达成协议的当事方研究是否可以使用这些文件的最新版本。 。任何不计数日期的引用文档的最新版本适用于此标准。
GB/T 148打印，写作和绘图纸格式尺寸（GB/T 148-1997，NEQ ISO 216：1975）
GB/T 10609.1技术制造的标题栏（GB/。1-1989，NEQ ISO 7200：1984）
GB/T 10609.4微复制原件的技术绘画要求（GB/。4--1989，NEQ ISO 6428：1982）
GB/T 13361技术图的一般术语
3绘制格式的尺寸和公差
3.1绘制技术模式时，应优选表1中指定的基本格式。
3.2如有必要，还允许选择表2和表3中指定的扩展格式。这些格式的大小是从基本格式的短侧衍生而成的，如图1所示。
在图1中，厚的实线显示了基本格式（首先选择）；薄实线显示表2中指定的扩展格式（第二选择）；虚线显示了表3中指定的扩展格式（第三选择）。
3.3绘图格式的尺寸公差是根据GB/T 148的规定。
表1毫米中的基本格式（第一选择）单元
表1机械图的基本格式（第一选择）单位中的单位
表2毫米中的扩展格式（第二选择）单元
表2毫米中的扩展格式（第二选择）单元
表3毫米的扩展格式（第三选择）单元
表3机械绘图扩展格式（第三选择）单位毫米
图1机械图纸的格式尺寸
图1机械图纸的格式尺寸
4帧格式
4.1绘图框必须在图纸上用厚的实线绘制。格式分为两种类型：无结合边缘和没有结合边缘，但是同一产品的图只能以一种格式为一种。
4.2没有没有绑定边缘的图纸，框架格式如图2和3所示，尺寸如表4所示。
图2机械图的框架格式没有结合边缘图（X形）
图2未连接图纸的框架格式（X形）
图3机械图的框架格式，没有结合边缘图（Y形）
图3框架格式用于解开图纸（Y形）
4.3剩余边缘的图纸，框架格式如图4和5所示，尺寸如表4所示。
图4。具有结合边缘图的机械图的框架格式（X形）
图4带有边界绘图（X形）框架格式
图5。具有结合边缘图的机械图的框架格式（Y形）
图5带有边界绘图（Y形）框架格式

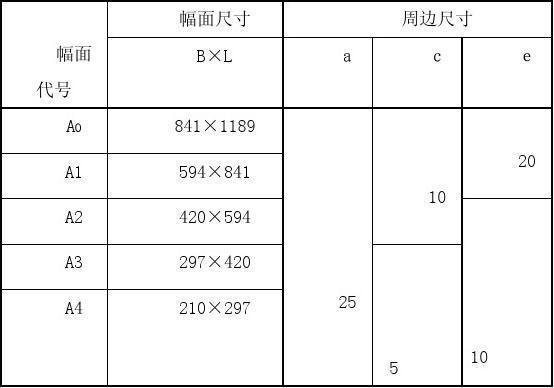

表4框架尺寸单元是毫米
格式代码
A0
A1
A2
A3
A4
B×L。
841×1189
594×841
420×594
294×420
210×297
20
10
10
25
4.4扩展格式的框架大小是根据所选基本格式的框架尺寸确定的，尺寸较大。例如，根据A1的帧大小确定A2×3的帧大小，即E是20（或C为10），而A3×4的帧大小是根据A2的框架大小确定的也就是说，E是10（或C为10）。
5标题栏向介绍
5.1标题栏必须在每个图纸上绘制。标题栏的格式和大小符合GB/T 10609.1的规定。标题栏的位置应位于图2至5所示的图2至5所示。
5.2当标题条的长侧水平放置在图纸的长侧时，形成了X形图，如图2和4所示。如果标题栏的长侧垂直于图3和5所示，图3和图所示形成了Y形图的长边。在这种情况下，查看图片的方向与查看标题栏的方向一致。
5.3为了使用预印图纸，允许将X形图的短侧放在水平位置，如图6所示，或在水平位置的Y形图的长侧，如图7所示。
图6机械制造的标题条的方向（垂直放置X形图）
图6中标题栏的方向（垂直放置X形图）
图7机械制造的标题栏的方向（水平放置Y形图）
图7中标题栏的方向（当水平放置Y形图时）
6个附件6.1中心符号
为了促进在模式复制和显微照片过程中的定位，应在表1和表2中列出的每个数字的图纸的每个侧面的中点绘制中心符号。
中心符号是用厚的实线绘制的，线宽度不少于0.5mm，长度从纸边界开始到延伸到图的框架，如图6和7所示。
中心符号的位置误差不应大于0.5mm。
当中心符号在标题栏内时，将省略为标题栏的部分将被省略，如图7所示。
6.2方向符号
当使用5.3中规定的预印图纸时，为了澄清图纸和查看图纸时图纸的方向，应在图6所示的图6的底部的中心符号处绘制方向符号和7。
方向符号是用薄实线绘制的等边三角形，其大小和位置如图8所示。
图8机械图方向符号的维度和位置
图8方向符号的维度和位置
6.3切割符号
为了促进在复制图纸时自动切割，可以在图纸的四个角上绘制切割符号（例如要复制的基本图像）。
切割符号可以是一个黑色等轴心三角形，其右边缘长度为10mm。如图9所示，当使用此符号不适合某些自动切纸机时，切割符号也可以将其绘制成两条厚线。对于实线，线段的线宽度为2mm，线长度为10mm，如图10所示。
图9切割符号（i）
图9切割符号（i）
图10机械图切割符号（ii）
图10切符号（两个）
6.4投影符号
第一个角度绘图方法的投影识别符号如图11所示。第三角图方法的投影识别符号如图12所示。
投影符号中的线模式用厚的实线和细虚线绘制，其中厚实线的线宽度不小于0.5mm，如图11和12所示。
投影符号通常位于标题栏的名称和代码区域下方。
图11机械图的第一个角度绘图方法的投影识别符号
图11第一个角度绘图方法的投影识别符号
图12机械图的第三角图方法的投影识别符号
图12第三角图方法的投影识别符号
7机械绘图分区
7.1，如有必要，您可以使用薄薄的实线在图13和14中所示绘制图纸周围的分区。
7.2图像分区的数量是根据图纸的复杂性确定的，但必须将其视为偶数数字。每个分区的长度应在25mm至75mm之间选择。
7.3分区的数量以上下方向（以观看方向确定图纸的上，下，左右和右）以从上到下以及水平方向为上下的图形，并带有阿拉伯语。从左到右的数字。
当分区数超过拉丁字母的总数时，可以用双字母（例如AA，BB，CC，...等）顺序编写超过的区域。
拉丁字母和阿拉伯数字的位置应尽可能靠近框架线。
7.4在图纸中标记分区代码时，分区代码由拉丁字母和阿拉伯数字组成，前面写着字母，后面的数字（例如B3，C5）组成。
当分区代码和图形名称同时标记时，分区代码写在图形名称后面，中间有字母宽度空缺，例如：A B3； e -e a7; D/（2：1）C5，等。
图13图形分区（i）
图13图形分区（i）
图14图形分区（两个）
图14图形分区（两个）
8米参考索引
8.1对于用作显微照片的原始作品，可以在图纸的底部设置一个无数数字的公制参考指数，以识别显微光检查的扩大或还原比。
8.2仪表的参考指数用厚的实线绘制，线宽度不少于0.5mm，总长度为100mm，平均分为10个网格，网格高度为5mm，并且在两侧都安排图15所示的图纸下的中心符号的图表。
图15米参考索引
图15米参考索引
8.3当同时使用度量参考分区和图形分区时，绘制了公制参考部门的这一部分，而无需图形分区。
9张预印图纸
图纸可以预先打印。预打印的图纸通常应具有三个基本内容：图形框架，标题栏和中心符号。可以根据图纸的目的和使用来确定其他内容，例如切割符号，图形分区，度量参考索引等。它也可以根据特定需求暂时绘制。
