GB/-93标准下图纸幅面、图框格式与标题栏绘制规范详解

1。绘图格式和框架格式（GB/-93）

绘图格式大小应为下表中指定的基本格式。每个图形必须用厚的实线绘制，格式如图所示，根据表1选择尺寸E。代码类B，L，E。

图片代码编号

尺寸B×L841×××297

侧宽E2010

基本格式和框架尺寸（mm）

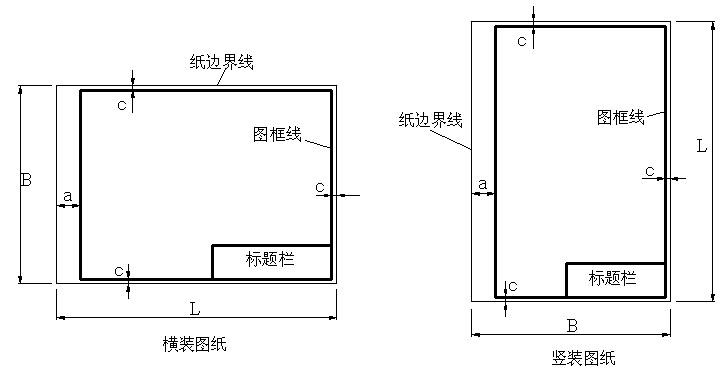

（a）水平（b）垂直

2。标题栏

每个图纸必须绘制标题栏。无论图纸是水平还是垂直的，标题栏都应位于图纸的右下方，这与查看图纸的方向是一致的。

组件图的标题栏是国家标准格式的，下图所示的线形状和大小：

可以使用简化的标题栏进行零件图，如下图所示。

注意：

1）“图形编号”不是指绘图代码（例如A3和A4），而是绘图的代码。零件图的“图形编号”必须对应于汇编图中的零件的“图形代码”（例如，汇编零件的模式代码在图形详细信息列中使用序列号17的零件代码为“ CA01-03”，因此，对应于“ CA01-03”的零件的零件绘图编号列；

2）零件图中的“材料”列应在用于制造零件的材料的特定等级中（例如“ HT200”），而不仅仅是材料类别（例如“铸铁”）。

3。字体（GB/-93）

在图案上写的汉字应长时间简化和模仿的歌曲字体（宽度与高度的比率约为0.7）。建议以直接形式编写数字和字母，而无需斜体。写作必须整洁且清晰。

4。图形线及其绘图方法（GB/-1998）

图线分为两种类型：厚度。用厚线绘制厚的实线，应根据图的尺寸和复杂性在0.5-2mm之间选择宽度B。其他线类型通常用细线绘制，宽度约为B/3。绘画时，请注意区分厚线和细线的宽度。

V.尺寸标记（GB/.2-1996）

1。基本法规

（1）注意到大小的对象的真实大小与图形的大小和图形的准确性无关；

（2）当使用毫米的单位时，不需要测量单位，否则必须注意，例如60°，50厘米等；

2。大小的组成

一个完整的维度由维线，维数，维终端（箭头）和维数（包括必要的字母，图形和符号）组成。箭头的形状应标准化，长度和宽度约为4：1，如下图所示（B是厚线的宽度）。

（a）正确（b）错误（c）错误

3。零件图的尺寸标记

（1）必须选择维度参考，并且不能任意标记，并且提到的尺寸应易于衡量；

（2）避免注入封闭尺寸链；

（3）在非圆形视图中标记直径和半径，并且必须在尺寸编号之前添加等符号；

（4）零件图中的极限偏差必须对应于汇编图中零件的匹配代码。也就是说，首先根据应用程序确定匹配代码，将其标记在装配图上，然后根据匹配代码以及匹配位置的基本大小查找表格，并获得孔和轴的极限偏差分别在零件图上标记它们。

4。装配图的尺寸标记

（1）性能（标本）大小。这些尺寸是设计，理解和选择机器的基础，例如球阀喷嘴的直径等。

（2）装配尺寸。包括两个部分之间交配属性的维度以及需要保证的重要相对位置的维度；

（3）安装尺寸。安装机器或组件的尺寸，例如安装孔的形状和定位尺寸；

（4）外部尺寸。也就是说，组件或机器的总长度，宽度和高度；

（5）其他重要尺寸。在设计中确定的重要尺寸，但不包括上述尺寸的类型，例如主零件的结构尺寸，移动部件的极限位置尺寸等等。

6。写文本的技术要求

零件图的技术要求通常包括制造要求，例如处理，电镀，检查等，这些要求很难用符号代表；组装图的技术要求主要包括特殊组装，检查和使用要求很难用符号表示。写笔记时，应严格区分两者。
